在现代建筑中，尤其是地铁站和地下室外墙等结构，达到高防水标准至关重要。传统的施工方法通常依靠拉杆系统来加固模板，但这对于防水至关重要的项目并不适用，因为拉杆可能会造成潜在的泄漏点。为了解决这个问题，单侧墙框架系统应运而生，成为一种专门的解决方案，用于浇注只能支撑模板一侧的混凝土结构。本文探讨了GETO 开发的两种主要单侧墙框架系统——三角桁架式和铝梁式，重点介绍了它们的设计、安装、操作方法和优势。
单侧墙框架系统概述
单侧墙框架系统专为浇筑防水要求严格的建筑结构而设计，例如火车站和地下室外墙，在这些情况下，拉杆系统不适用。该系统允许将混凝土浇筑在单侧模板上，并由坚固的框架支撑，这些框架能够承受湿混凝土的压力，而不会影响结构完整性或防水性能。 该系统适用于浇筑高度高达7.5米的结构。
主要特点
- 用途：适用于因防水要求而无法使用拉杆的结构。
- 应用：适用于地铁站、地下室外墙和类似结构。
- 高度限制：适用于铸造高度≤7.5米。
- 类型：主要有两种配置，三角桁架型和铝梁型， 每种都有不同的构造和操作方法。

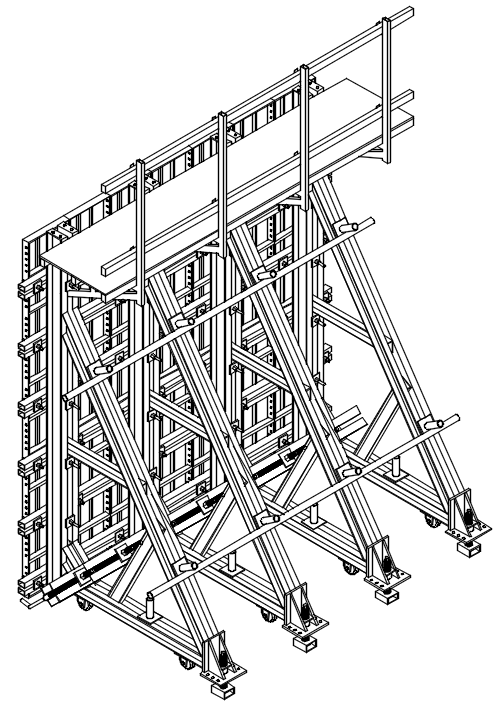

三角桁架式单侧墙框架
三角桁架式单侧墙框架是一种传统的施工方法，利用坚固的三角桁架结构支撑模板。该系统用途广泛，可根据现场条件和现有机械设备，采用各种移动和翻转方式。
特征
- 移动性：可以使用多种方法移动和翻转框架，包括：
- 塔吊：用于桁架框架的起吊和定位。
- 移动式起重机：适用于可使用移动式起重设备的场地。
- 人力推动：针对小规模操作或受限场地的手动移动。
- 卡车运输：用于在较大的建筑工地进行高效运输。
- 适用性：移动方法的选择取决于可用的机械和现场具体条件，确保在不同的施工环境中具有灵活性。
安装流程

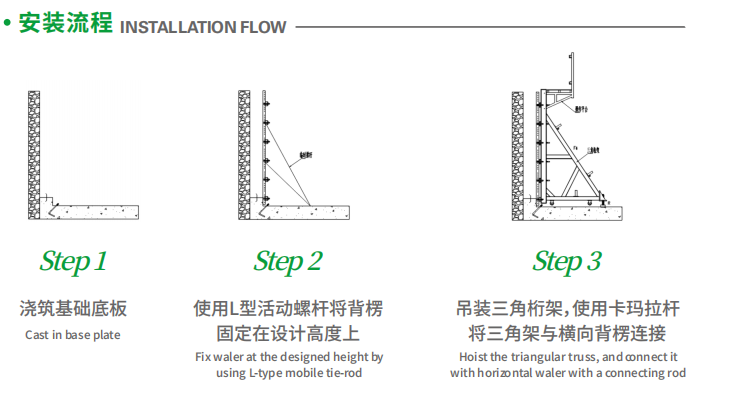

三角桁架式框架的安装过程 涉及以下步骤：
- 浇铸底板：浇铸基础底板，为框架提供稳定的平台。
- 将横梁固定在设计高度：使用L 型移动拉杆将横梁（水平支撑梁）固定在预定高度，确保符合设计规格。

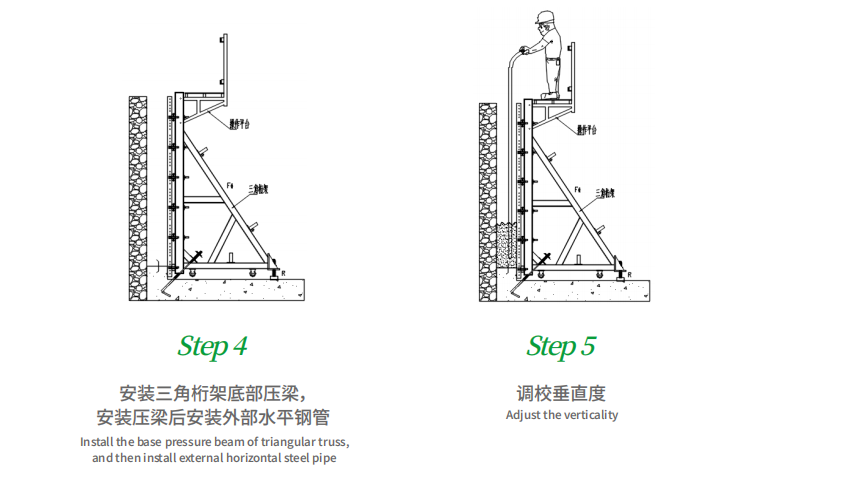

- 吊装和连接三角桁架：使用起重机将三角桁架吊装到位，并使用连接杆将其连接到水平横梁上。这确保桁架能够提供足够的支撑，以抵抗混凝土压力。
操作注意事项
- 浇注速度控制：为防止模板鼓胀，必须仔细控制混凝土浇注速度。
- 分层对称浇筑： GETO建议采用分层对称浇筑，以保持模板稳定性并提高混凝土饰面质量。这种方法有助于固定框架位置，并最大限度地减少浇筑过程中的位移。
- 消除气体：分层浇注有利于释放混凝土中滞留的气体，从而减少出现蜂窝状等表面缺陷的可能性。
铝梁式单侧墙框架
GETO意识到轻量化、高效解决方案的需求，开发了铝梁式单侧壁框架。该系统符合现代建筑对高周转率、操作便捷性和绿色建筑趋势的要求。
开发与设计
GETO 的铝梁式框架开发涉及：
- 市场分析：深入研究市场动态和客户偏好。
- 成本考虑：平衡综合成本，包括材料和劳动力。
- 周转率：设计高可重用性以最大限度地提高效率。
- 操作便捷：简化安装、拆卸流程。
- 应用多功能性：确保适应各种施工场景。
其结果是，该系统重量轻，减少了材料重量，同时保持了结构的完整性，使其更易于处理且更环保。
安装流程

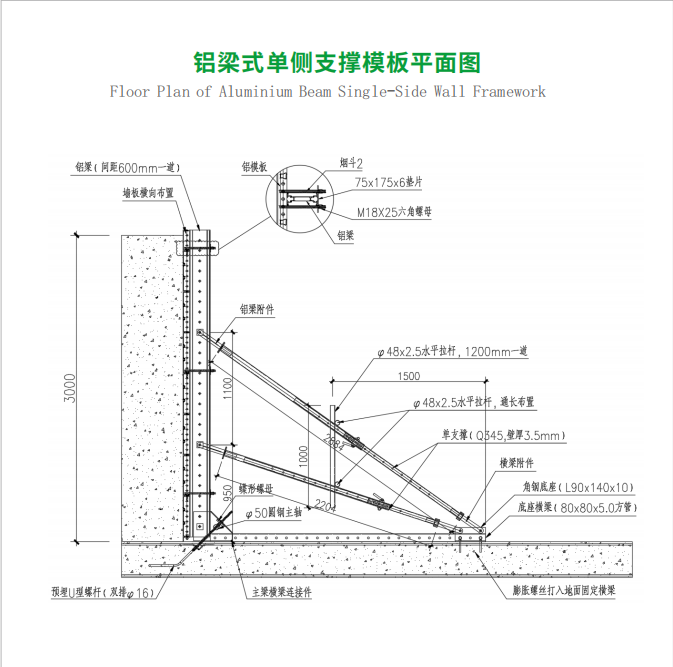

铝梁式框架的安装过程包括以下步骤：
- 浇筑底板及埋置地脚螺栓：浇筑基础底板，并在指定位置埋置地脚螺栓，固定框架。
- 安装墙板及铝梁：安装前在墙板上涂抹脱模剂，以便后期拆卸。安装过程中，用钢管临时固定框架，确保稳固。
- 安装连接件及底座横梁：将主梁与横梁连接件连接好，然后安装底座横梁。
- 安装水平梁和角钢底座：固定水平梁并将角钢底座连接到底座水平梁上以获得额外的支撑。
- 安装单个支柱和水平杆：添加单个支柱和水平杆以加固框架以抵抗混凝土压力。
- 调整浇筑混凝土：调整框架，保证其平直度，检查预埋件紧固程度，进行混凝土浇筑。
拆除流程
拆除过程同样系统化，以确保效率和安全：
- 准备工具：准备好必要的工具，包括锤子，钩子，撬棍，扳手，施工图，以方便拆卸。
- 混凝土养护后拆除：混凝土浇筑后至少等待24小时，确保混凝土强度达到50%以上。首先拆除水平杆，然后松开单体支柱，拆除水平梁的角钢底座，最后拆除预埋件。
- 拆卸连接螺栓和销钉：拆下每个部件的连接螺栓和销钉，并根据其分类代码进行整理，以便重复使用。
- 拆除墙板和转移材料：根据现场的具体解决方案拆除墙板和转移材料。
- 混凝土养护：拆除后，应及时涂抹养护剂。冬季施工时，应做好保温工作，防止裂缝导致漏水。
操作注意事项
与三角桁架类似，铝梁式框架需要严格控制浇筑速度，并进行分层对称浇筑，以防止鼓包，确保混凝土表面质量。铝梁重量轻，易于搬运，减少了人工需求，提高了周转率。
比较分析
三角桁架式和铝梁式单侧墙体框架的用途相同，均为高防水结构的单面模板支撑，但在设计和应用上有所不同：
- 重量与材质：三角桁架式采用较重的钢制部件，坚固耐用，但便携性较差。铝梁式采用轻质铝材，提高了机动性，并减少了对环境的影响。
- 移动性：三角桁架式提供多种移动方式（塔吊、移动式起重机、人力推动、卡车搬运），可灵活适应各种现场条件。铝梁式虽然没有明确说明其移动性，但其重量较轻，便于搬运。
- 安装复杂度：铝梁式安装流程更细致、规范，体现了其操作便捷的设计。三角桁架式安装流程较简单，但需要重型起重设备进行定位。
- 可持续性：铝梁类型由于其轻量化设计和高周转率，符合绿色建筑趋势，减少了材料浪费和能源消耗。
实际应用
两种系统均设计用于浇铸高度高达7.5 米的结构，适用于：
- 地铁站：地下条件和防水至关重要的地方。
- 地下室外墙：需要坚固的模板以防止水渗入。
- 其他高防水结构：例如不适合使用拉杆的隧道或挡土墙。
两种系统之间的选择取决于项目的具体因素，包括场地通道、可用设备、预算限制和环境考虑。
单侧壁框架系统的优势
- 增强防水：通过消除拉杆，这些系统可防止潜在的泄漏点，确保防水结构的完整性。
- 多功能性：两种系统均能适应各种施工场景，其中三角桁架型提供灵活的移动选项，而铝梁型则优先考虑轻量化设计。
- 高周转率：特别是铝梁类型，设计用于频繁重复使用，从而降低成本和材料浪费。
- 运营效率：简化的安装和拆卸流程最大限度地减少了劳动力和时间需求。
- 质量控制：分层和对称浇注技术可提高混凝土的成品质量，减少蜂窝状等表面缺陷。
挑战与考虑
虽然单侧壁框架系统具有显著的优势，但也存在挑战：
- 浇注速度控制：浇注速度不当会导致模板鼓胀，需要仔细监控。
- 混凝土养护：拆除后的维护，特别是在冬季，对于防止裂缝和确保防水至关重要。
- 设备依赖性：三角桁架类型通常需要起重机，但并非所有现场都有起重机。
- 初始设置的复杂性：铝梁类型的详细安装过程可能需要熟练的劳动力来确保精度。
结论
以GETO三角桁架式和铝梁式为代表的单侧墙框架系统，代表了高防水结构施工技术的重大进步。三角桁架式结构坚固耐用、移动灵活， 适用于各种场地条件。而铝梁式结构则注重轻量化设计、操作便捷，并符合绿色建筑趋势。两种系统均符合严格的防水要求，支持高达7.5米的浇筑高度，并通过控制浇筑技术确保高质量的混凝土饰面。通过解决传统拉杆系统的挑战，这些框架系统为现代建筑项目提供了高效、可持续和可靠的解决方案。
